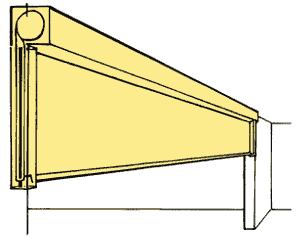

Klasična protivdimna zavjesa za visoke zahtjeve i velie dimenzije
Sa vodilicama, Klase DH (STTC)
|
CE - Nr. 0761 - CPD 0060 Ponašanje protivdimne zavjese u odnosu na požar prema atestu Z - 56.412 - 935 - U jednom komadu do 50 m širine i 9,5 m odmotavanje
- Za visoke klase i velika temperaturna opterećenja po DH (ETK-Krivoj)
- Bez otvora u području kućišta sa jednim pogonskim elektromotorom s čime i minimalni zahtjevi za instalacijom
- Kod korištenja sa vodilicama, 0% Lekaže na cijeloj površini protivdimne zavjese
- Visoka varijabilnost u konstrukciji i u dizajnu
- Standardno sa pogonom „Gravigen“, a time i nema potrebe za dodatnom energijom i vatrootpornim kabliranjem
- Veliki broj radnih ciklusa do 10.000
- Težina kompltnog sistema 20-30 kg po dužnom metru (po širini)
- Pogodan (odobren) za protivdimno zaptivanje sa podnom podlogom
- Kombinacija Stripecoil sa Supercoil tehnologijom za
otvore za prolaz osoba u ograničenim prostorima
Sa evakuacionim vratima
 |
|
 |
Po izbiri z vgrajenimi zasilnimi vrati pri dimnih
zavesah s talnim
tesnjenjem |
|
Kombinacija Supercoil/Stripecoil |

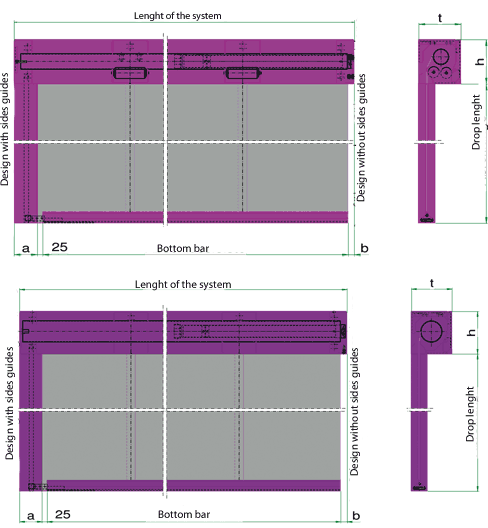

Dimenzije:
a = vodilice
b = veličina procjepa bez vodilica
| Platno |
širina |
Odmotavanje |
t
(mm) |
h
(mm) |
| Protex 600 / 1000 |
< 30 m |
≤ 3,5 m |
190 |
200 |
| Protex 600 / 1000 |
< 30 m |
> 3,5 m - ≤ 6 m |
190 |
250 |
| Protex 600 / 1000 |
< 20 m |
> 6 m - ≤ 9 m |
235 |
290 |
Sistemska dužina se odabire tako, da povšina koja se zatvara nije veća od 475 m2
Izbor kućišta
|
|
|
|
|
|
|
|
Standardno čvrsto
lagerovanje
|
|
Standardno plivajuće
lagerovanje
|
|
Izbor standadnih kućišta
|
|
Izbor posebnih kućišta
|
Završne lajsne
Standard kod malih širina
|
|
|
|
|
|
Standardne završne lajsne
Typ 4,6
|
|
Teške završne lajsne
Typ 9,6
|
|
Elastične završne lajsne
Typ 5,61
|
Standard kod velikih širina
|
|
|
|
|
|
Typ 3,84 F
Elastična završna lajsna bez sigurnosne kontaktne lajsne
|
|
Typ 3,84 FK
Elastična, sa sigurnosnom kontaktnom lajsnom
|
|
Elastična završna kontaktna lajsna be sigurnosne kontaktne lajsne ispod plafona
|
Izbor vodilica
Izbor tipa vodilica u ovisnosti od dužine odmotavanja i površine:
| Typ |
Odmotavanje |
Površina |
| 80 E |
≤ 3,5 m |
≤ 18 m2
|
| 105 E |
≤ 6 m |
≤ 50 m2
|
| 105 V |
≤ 6 m |
≤ 70 m2
|
| 140 E |
≤ 9 m |
≤ 120 m2
|
CE-sistemske klasifikacije
Kontrolni sistemi za protivdimne barijere / protivdimne zavjese Kontrolne jedinice za pojedinačne protivdimne barijere / protivdimne zavjese: Kontrolne jedinice za više protivdimnih barijera / protivdimnih zavjesa:
|
