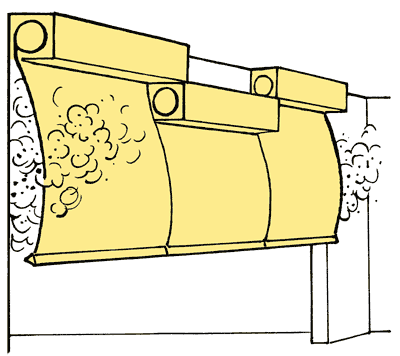

Moducoil bez vodilica, Klase D=600°C


Moducoil


Standardne protivdimne / protudimne zavjese u modularnoj izvedbi
bez vodilica, klase D=600°C



CE - Nr. 0761 - CPD - 0076
Ponašanje protivdimne / protudimne zavjese u odnosu na požar prema atestu Z - 56.412 - 936

  • Pripremljeni pojedinačni moduli oji se koriste kao jedinice i dodajući pojedinačno
    mogu da se ostavare skoro neograničene širine
  • Standardno odmotavanje do 8,65 m
  • Za požarne klase i temperaturna opterećenja do D = 600°C
  • Standardno sa pogonom „Gravigen“, a time i nema potrebe za dodatnom
    energijom i vatrootpornim kabliranjem
  • Robusni pogonski sistem, predvićem za do 10.000 radni ciklusa sa
    atestiranim magnetnim sistemima
  • Modularno montiranje sa nosećim cijevima za motaže jedna
    pored druge ili jedna iznad druge
  • Spojene završne lajsne svih modula
  • Moguće kombinacije sa elastičnom završnom lajsnom

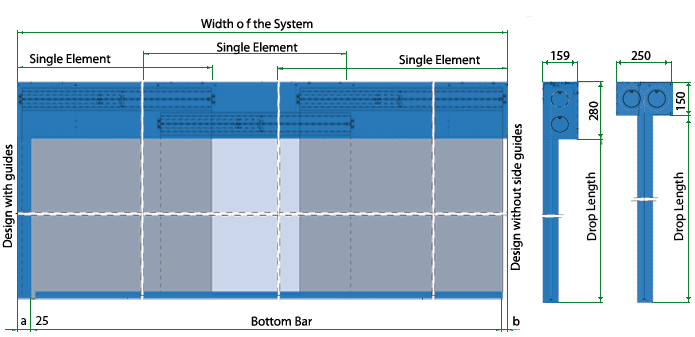

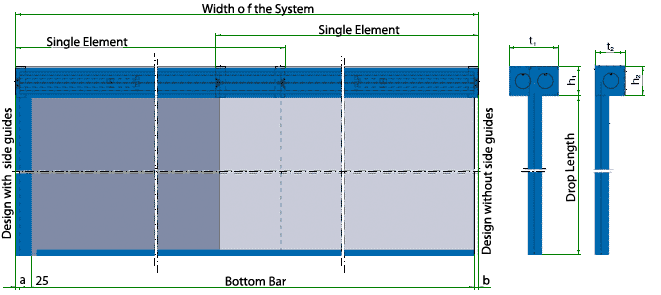

Dimenzije





a = vodilice
b = veličina procjepa bez vodilica

Jedan modul

Širina sistema Dolžina odvijanja Kućišste
(mm)
≤ 5 m ≤ 4,5 m 150 x 150
 ≤ 5 m > 4,5 m - ≤7 m 185 x 185
> 5 m - ≤ 7 m
 ≤ 4,5 m 185 x 185

Max. širina kućišta 7 m (međutim max dužina odmotavanja 4,5m, obratiti pažnju)



Multi-modul - Jedan pored drugog

Širina sistema Dolžina odvijanja Kućišste
(mm)
> 7 m ≤ 4,5 m 250 x 150
> 7 m > 4,5 m - ≤7 m 320 x 185



Multi-modul - Jedan preko drugog

Širina sistema Dolžina odvijanja Kućišste
(mm)
> 7 m ≤ 4,5 m 160 x 280
> 7 m > 4,5 m - ≤7 m 195 x 350


Izbor kućišta


Pojedinačne protivdimne / protudimne zavjese na zid   Modularne protivdimne / protudimne zavjese na zid (standardno)   Pojedinačne protivdimne / protudimne zavjese na plafon
Pojedinačne protivdimne / protudimne zavjese na zid   Modularne protivdimne / protudimne zavjese na zid (standardno)   Pojedinačne protivdimne / protudimne zavjese na plafon

Modularne protivdimne / protudimne zavjese na plafon   Elastična završna lajsna kod pojedinačne protivdimne / protudimne zavjese   Elastična završna lajsna kod pojedinačne modularne zavjese
Modularne protivdimne / protudimne zavjese na plafon   Elastična završna lajsna kod pojedinačne protivdimne / protudimne zavjese   Elastična završna lajsna kod pojedinačne modularne zavjese






Završne lajsne


Standardni   Elastična završna lajsna
Standardni   Elastična završna lajsna



CE-sistemske klasifikacije




Patentirani cijevni pogon sa Gravitiy Fail Technologie





Modutex 600 / Ecotex 1100


Oznaka
EN 12101-1 		Stöbich
System Moducoil
Samostojeća
protivdimna zavjesa		Typ ASB 1 / ASB 3
zatvaranje bez el. energije
Temperaturne klase

D60
(600°C / 120 min)

Vrijeme zatvaranja
(zavisi od pogona)

von 0,15 m/s
npr. odmotavanje 9m = 60 s u alarmnom stanju

Špalt kod kućišta (a-f)0 mm
Špalt na ivicama (g) tijelog = 20 mm + 20 mm bez vodilice
Špalt na spojevima (h)

17 mm (Standardna montaža na plafon)
0 mm (Standardna montaža na zid)

Maks. Propusnost
Platna protivdimne / protudimne zavjese
(max. 25m3/m2/h)		< 1m3/m2/h
Testirano pri temp.kod RT i 200°C
Slobodno ravno kućište
= dužina kućišta x špalt na kućištu = Lx0 = 0 mm2
Slobodne ravne ivice= D x špalt na ivicama
Free area-joints= D x špalt spojeva x broj spojeva
EG-oznaka konformiteta0761 - CPD - 0076
Osnovna građevinska dozvola
Za platno/kompl. Protivdimnu
kecelju		Z - 56. 429 - 916 / Z- 56.412 - 936

D=dužina odmotavaja zavjese


Spajanje


Kućište


Ivice




Kontrolni sistemi za protivdimne / protudimne barijere / protivdimne / protudimne zavjese



Kontrolne jedinice za pojedinačne protivdimne / protudimne barijere / protivdimne / protudimne zavjese:

Kontrolne jedinice za više protivdimnih barijera / protivdimnih zavjesa:
