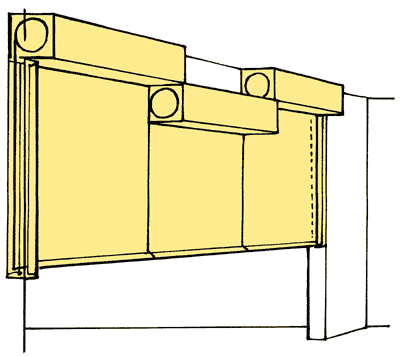

| Moducoil sa vodilicama, Klase D=600°C |
|
|
|
|
Standardne protivdimne zavjese u modularnoj izvedbi
sa vodilicama klase D=600°C
CE - Nr. 0761 - CPD - 0076 Ponašanje protivdimne zavjese u odnosu na požar prema atestu Z - 56.412 - 936 - Pripremljeni pojedinačni moduli oji se koriste kao jedinice i dodajući pojedinačno mogu da se ostavare skoro neograničene širine
- Standardno odmotavanje do 8,65 m
- Za požarne klase i temperaturna opterećenja do D = 600°C
- Standardno sa pogonom „Gravigen“, a time i nema potrebe za odatnom energijom i vatrootpornim kabliranjem
- Robusni pogonski sistem, predvićem za do 10.000 radni ciklusa sa atestiranim magnetnim sistemima
- Modularno montiranje sa nosećim cijevima za motaže jedna pored druge ili jedna iznad druge
- Spojene završne lajsne svih modula
- Moguće kombinacije sa elastičnom završnom lajsnom
- Izvedba sa vodilicama, na mjestima sa jakim strujanjem zraka, je samo ograničeno primjenljiva, u ovakvim slučajevima konsultujte naše stručno osoblje
Dimenzije
a = vodilice
b = veličina procjepa bez vodilica Jedan modul
| Širina
sistema |
Dolžina odvijanja |
Kućišste
(mm) |
| ≤ 5 m |
≤ 4,5 m |
150 x 150 |
| ≤ 5 m |
> 4,5 m - ≤7 m |
185 x 185
|
> 5 m - ≤ 7 m
|
≤ 4,5 m |
185 x 185
|
Max. širina kućišta 7 m (međutim max dužina odmotavanja 4,5m, obratiti
pažnju)

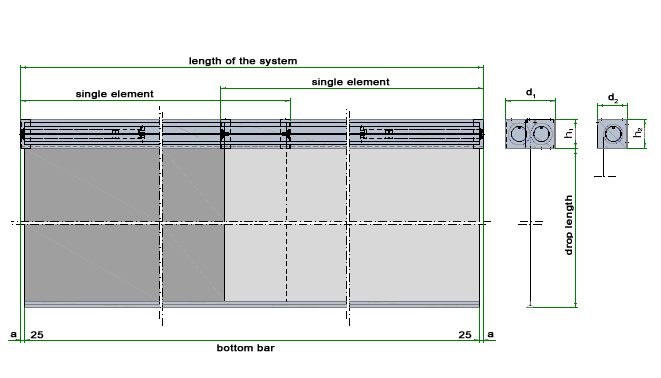

Multi-modul – Jedan pored drugog
| Širina
sistema |
Dolžina odvijanja |
Kućišste
(mm) |
| > 7 m |
≤ 4,5 m |
250 x 150 |
| > 7 m |
> 4,5 m - ≤7 m |
320 x 185 |

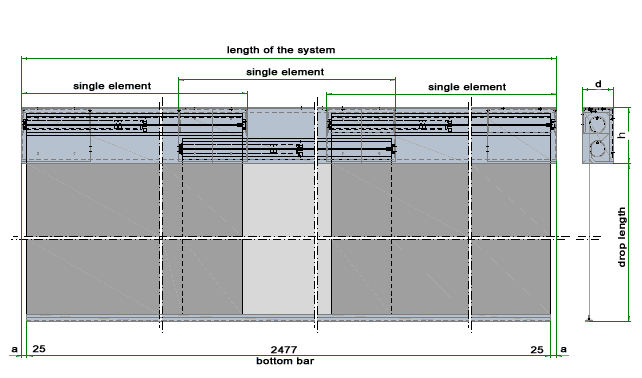

Multi-modul – Jedan preko drugog
| Širina
sistema |
Dolžina odvijanja |
Kućišste
(mm) |
| > 7 m |
≤ 4,5 m |
160 x 280
|
| > 7 m |
> 4,5 m - ≤7 m |
195 x 350
|
Izbor kućišta
|
|
|
|
|
|
Pojedinačne protivdimne zavjese na zid
|
|
Modularne protivdimne zavjese na zid (standardno)
|
|
Pojedinačne protivdimne zavjese na plafon
|
|
|
|
|
|
|
Modularne protivdimne zavjese na plafon
|
|
Elastična završna lajsna kod pojedinačne protivdimne zavjese
|
|
Elastična završna lajsna kod pojedinačne modularne zavjese
|
Završne lajsne
|
 |
|
|
Standardni
|
|
Elastična završna lajsna
|
Izbor vodilica
CE-classification
Kontrolni sistemi za protivdimne barijere / protivdimne zavjese Kontrolne jedinice za pojedinačne protivdimne barijere / protivdimne zavjese: Kontrolne jedinice za više protivdimnih barijera / protivdimnih zavjesa:
|
|
|
|
|
|
