Fibershield-P Zaštita prostora
|
Premium tekstilne protivpožarne barijere za visoe zahtjeve i velike dimenzije
Zaštitni cilj
|
Zaštita
prostora |
|
| Klasifikacija | E 90
E 120
E 240 | | Platno | Protex 1100-B1
Protex 1100-A2 | | Ispitano | UB III/B-07-010-1
UB III/B-04-045
LP-1216.2/02
UB 3.1/ 09-018 | Opis sistema Fibershield-P
- I do 30 m širine iz jednog koada sa velikim dimenzijama odmotavanja (vidi tabelu)
- Veliki izbor konstruktivnih i ugradbenih rješenja kao i dizajnerskih
- Standardne izvedbe sa pogonom „Gravigen“, č ime se izbjegava potreba za dodatnom stranom
energijom a i potreba za kabliranjem otpornim na požar - Stora cyklerantal för
motorerna från 10. 000 cykler
- Dovoljan je samo jedan pogonski sistem, čie je olakšana montaža
- Standardno se izrađuje sa elastič nim završnim lajsnama, posebno kod velikih širina
- Opciono se može izvesti za sigurnosnom završnom lajsnom, posebno kod elastič ne izvedbe
- Cijelom dužinom sa obe strane ojč ano sa štapnim vodilicama što poveć ava č vrstoć
u i otpornost na pritiske u sluč aju požara - Završne lajsne su neosjetljive na temperaturne uticaje usled dejstva požara
- Stora
brandavskiljarsystem minst klass C 1 enligt DIN EN 13501-2
Čvrsto lagerovanje
|
 |
| Platno |
Širina sistema |
odmotavanje |
t
(mm) |
h
(mm) |
Protex 1100.1 A2
|
> 0,8 m ≤ 1,4 m |
≤ 3,5m |
190 |
250 |
Protex 1100.1 A2
|
> 0,8 m < 4 m |
> 3,5 m - ≤ 6 m |
190 | 250 |
Protex 1100.1 A2
|
> 0,8 m < 4 m |
> 6 m - ≤ 9 m | 235 | 290 |
Kod odmotavanja od 9 do12m veličina kućišta zavisi od upotrebljene cijevi za platno.
Plivajuće lagerovanje
|
|
| Tkanina |
Širina sistema |
odmotavanje |
t
(mm) |
h
(mm) |
Protex 1100.1 A2
|
> 4 m < 22 m |
≤3,5 m |
190 |
200 |
Protex 1100.1 A2
|
> 4 m < 22 m |
> 3,5 m - ≤ 6 m |
190 | 250 |
Protex 1100.1 A2
|
> 4 m < 20 m |
> 6 m - ≤ 9 m | 235 | 290 |
Sa elastično završnom lajsnom h = min. 250mm I Tyskland är standardsystemets
storlek begränsad till 12x 5m.
Izbor kućišta
|
|
|
|
|
|
|
|

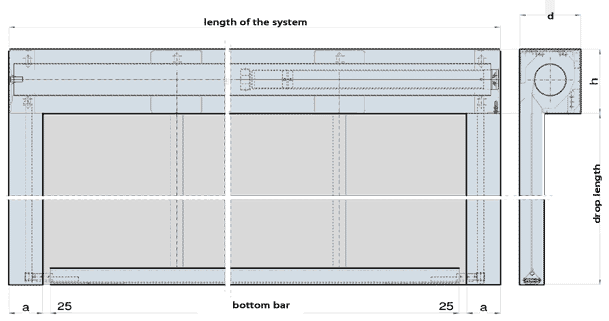

Standardno čvrsto lagerovanje
|
|
Standardno

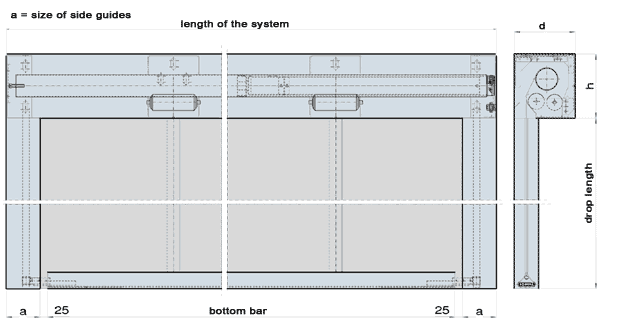

plivajuće lagerovanje
|
|
Izbor posebnih konstrukcija
|
|
|
Završne lajsne
Standardne kod malih širina
|
|
|
|
|
|
Typ 4,6
|
|
Teške, Typ 9.6
|
|
Uske, Typ 5,61
|
Standard od velikih širina
|
|
|
|
|
|
Typ 3,84 F
elastična završna lajsna bez sigurnosne kontakt lajsne
|
|
Typ 3,84 FK
elastična završna lajsna opciono sa sigurnosnom kontakt lajsnom
|
|
elastična završna lajsna bez sigurnosne kontakt lajsne
|
Izbor vodilica
Izbor tipa vodilica u ovisnosti od dužine odmotavanja i površine
| Typ |
Dužina odmotavanja
|
Površina
|
| 80 |
≤ 3,5 m |
≤ 18 m2 |
| 105 | ≤ 6 m |
≤ 60 m2 |
| 160 | ≤ 9 m |
≤ 120 m2 |
|
|
|
|
|
|
|
Typ 105 E
Zid
|
|
Typ 105 E
Laibung
|
|
Typ 105 E
Niša
|
|
Typ 105 V
Zid
|
|
|
|
|
|
|
|
Typ 105 V
Laibung
|
|
Typ 105 V
Niša
|
|
Typ 80 E
Zid
|
|
Typ 80 E
Laibung
|
|
|
|
|
|
|
|
Typ 80 E
Niša
|
|
Typ 140 E
Zid
|
|
Typ 140 E
Laibung
|
|
Typ 140 E
Niša
|
Ugradbene varijante
|
|
|
|
|
|
|
|
Montaža kućišta na zid, odmotavanje napred
|
|
Montaža kućišta na zid, odmotavanje nazad
|
|
Montaža kućišta na zid,, donji dio kućišta ravan sa plafonom, odmotavanje napred
|
|
Montaža kućišta na zid,, donji dio kućišta ravan sa plafonom, odmotavanje nazad
|
|
|
|
|
|
|
|
|
Montaža kućišta direkt na plafon
|
|
Montaža kućišta direkt na plafon, donji dio kućišta ravan sa spuštenim plafonom
|
|
Montaža kućišta na plafon zu pomoć odstojnika
|
|
Montaža kućišta na plafon zu pomoć odstojnika, donji dio kućišta ravan sa spuštenim plafonom
|
