Smokeshield-S - Klase DH (ETK)


Smokeshield-S

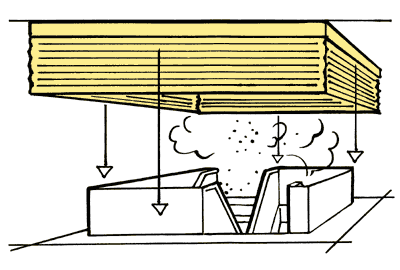

Protivdimne / protudimne zavjese za obrazovanje prostora za visoke zahtjeve
Typ DH (ETK)


CE - Nr. 0761 - CPD 0191
Karakteristike vatrootpornosti cjelokupne protivdimne / protudimne zavjese certifikat poručen

  • Pravougaone ili polgonalne osnovne površine obrazovane sa protivdimnim keceljama
  • Dužina ivica do 16 m i odmotavanje do 6 m
  • Za visoke vremenske klase i temperaturna opterećenja po DH (ETK-Kurve)
  • Bez nepotrebnih otvora bilo na ivicama tako i u gornjem dijelu i na krajevima
  • Nema potrebe za pojačavanjem, i pored toga velika nepropusnost, i pri velikim pritiscima,
  • Male ugradbene visine kućišta, do 150 mm
  • Standardne izvedbe sa "Gravigen" pogonom,to znači zatvaranje bez dodatne energije a
    time nema potrebe za vatrotpornim kabliranjem
  • Redundantni pogonski sistemi kao osiguranja od slobodnog odmotavanja
  • Pogodan (odobren) za protivdimno zaptivanje sa podnom podlogom

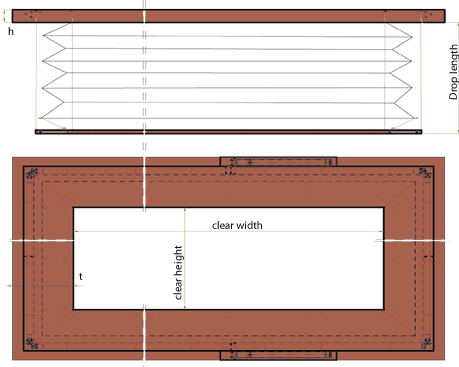

Dimenzije








Obim sistemaodmotavanjet (mm)h (mm)

< 50 m

≤ 3 m

490

125

< 50 m

> 3 m - ≤ 6 m

490

225


Minimalno 2 pogona i jedan dodatni
Za svakih 10 m i preko 20 m širine


Izbor protivdimnih zavjesa






Varijante kućišta


Standard   Opciono sigurnosni sistem
Standard   Opciono sigurnosni sistem

1 = Platna protivdimnih zavjesa




Noseći završni lim


Standard Opciono Spotom ili Slobodna lajsna
(odn. Povećanje visine ugradnje)




CE- lasifikacija sistema




Patentirani cijevni motori sa Gravity Fail Technologie





Protex 600 / Ecotex 1100


Oznaka
EN 12101-1 		Stöbich
System Smokeshield-S
Samostojeća
protivdimna / protudimna zavjesa		Typ ASB 1 / ASB 3
zatvara bez električne energije
Temperaturne klaseDH120
(1100°C / 120 min)
Vrijeme zatvaranja
(zavisi od pogona)

von 0,15 m/s bis 0,30 m/s
npr. Odmotavanje 9m = 60s u alarmu

Špalt kod kućišta (a-f)0 mm
Špalt na ivicama (g) tijelo0 mm
Špalt na spojevima (h)0 mm
Maks. Propusnost
Platna protivdimne / protudimne zavjese
(max. 25m3/m2/h)		< 1m3/m2/h
Slobodno ravno kućište= dužina kućišta x špalt na kućištu = Lx0 = 0 mm2
Slobodne ravne ivice= D x lt na ivicama
Slobodni ravni spojevi= D x špalt spojeva x broj spojeva
EG-certifikat o usklađenosti DIN EN 12101-1
0761-CPD-0191
Opšti propisi u građevini za
ponašanje platna pod uticajem
požara / za kompletnu protivdimnu zavjesu

DH120 IBS 08062415
(Ispit za kompletan sistem)

UB 3.3 / 10-018-1-B

D=dužina odmotavaja zavjese


Spajanje


Kućište


Ivice


Kontrolni sistemi za protivdimne / protudimne barijere / protivdimne /protudimne zavjese



Kontrolne jedinice za pojedinačne protivdimne / protudimne barijere / protivdimne / protudimne zavjese:

Kontrolne jedinice za više protivdimnih barijera / protivdimnih zavjesa:
