Izolaciono
djelovanje vatrootpornih materijala kod otpornosti na požar klase do EI 90
(T-klasifikacije)
Za otvore do 12m x 5m (svjetla
širina x svjetla visina)
Tekstilne
prostorne barijere u više konstruktivnih mogućnosti
Okvir
se koristi kao vodilica, što znači da nema vodećih šina ili drugih
smetajućih faktora
Bočno preklapanje
sistema 175 mm
Standardno
sa pogonskim sistemom „Gravigen“, odnosno zatvaranje kontrolisanom brzinom
bez potrebe za dodatnom energijom, nisu potrebni vatrootporni kablovi
Ravno
kućište sa simetričnim pogonom
Završni
modul sa mogućnošću optičkog dizajniranja
Klizni
i valjkasti elementi štite zid od grebanja prilikom otvaranja i zatvaranja
Elastičan
zaustavni sistem obezbjeđuje tačne gornje pozicije
Izazov: Sklad oblika i funkcije
Jedno- ili višekrilna protivpožarna klizna vrata
Mane:
Potrebna
okvirna konstrukcija
U
prostoriji stojeća krilna vrata
Potrebno
je čvrsto polje u zavisnosti od veličine otvora
Ograničenje
teoretski moguće kroz otvor
Jedno-ili višedjelna protivpožarna klizna vrata
Mane:
Smetajuće komponente kao pokretne šine,ulazni profil i kutija sa tegovima
Velika potreba za površinom na zidu gdje se nalazi krilo vrata u otvorenom položaju
Jednostrana protivpožarna rolo vrata (do EI 60)
Mane:
Velika kutija kućišta na zidu (u zavisnosti od konkretnog prostora)
Visoko statičko opterećenje požarnog zida kroz velike težine
Potrebne vodeće šine na zidu
Duple/obostrane konstrukcije protivpožarnih rolo vrata > EI 60
Mane:
Velika potreba za prostorom kod zahtjeva cilja zaštite > EI 60, jer je potrebna konstrukcija rolo vrata
Vodeće šine i kutija kućišsta ometaju sa obadvije strane
Statičko opterećenje na protivpožarnom zidu
Mane:
Visoko statičko opterećenje zida i pada zbog težine kontsrukcije vrata,koje se prema veličini otvora može natpropocionalno povećana uzeti
Rizik od oštećenja komponenti sistema
Mane:
Rizik od neupjeha konvencionalnih protivpožarnih vrata kroz oštećenje važnih vodećih komponenti

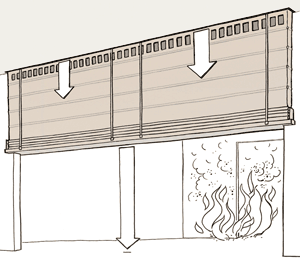

Hidden Shield se prilikom ugradnje uklapa tako da je neprimjetan. (npr spusteni strop)
Hidden Shield se zatvara automatski i bez vanjske energije (nema potrebe za vatrootpornim kablovima)
Hidden Shield koristi okvir kao vodilicu, nije potrebna konvencionalna vodilica.
Standardni završni modul: lakirana površina (Slobodan izbor boja)
Završni modul sa osvjetljenjem
Premazana površina završnog modula (Prilagođeno površini plafona)
Prednosti Hidden Shield
Tekstilna
požarna zaštita sa klasifikacijom EI 90 (T 90) toplotne izolacije za
velike zahtjeve, nisu potrebne kompezatorne mjere, kao npr prskalica i sa
tim povezane instalacije/investicije u oddatno snabdijevanje vodom
Više
slobode za arhitekte u dizajnere enterijera ,
Kompletno sakriveno sklapanje u ovješenom
plafonu
Više kreativne slobode za izgled niše
Plafonska površina može da se ukrasi nosećim
završnim limom
Nema dodatnih preglednih otvora
Minimalno
statičko opterećenje zida kroz male težine završnice, kod plafonske montaže
pad može izostati
Nema
ograničenja u porlaznom polju kroz ometajuće konstrukcije okvira i vodećih
šina,takoda nema nema ni
Nagrade: Sajam „BAZ 2011“ i „ FeuerTRUTZ“ – Kongres2011
Požarna
zaštita za visoke arhitektonske zahtjeve i otvorene prostorne koncepte
Prva
svjetska prostorna barijera bez vodećih šina
Više
kreativne slobode za arhitekte i dizajnere enterijera

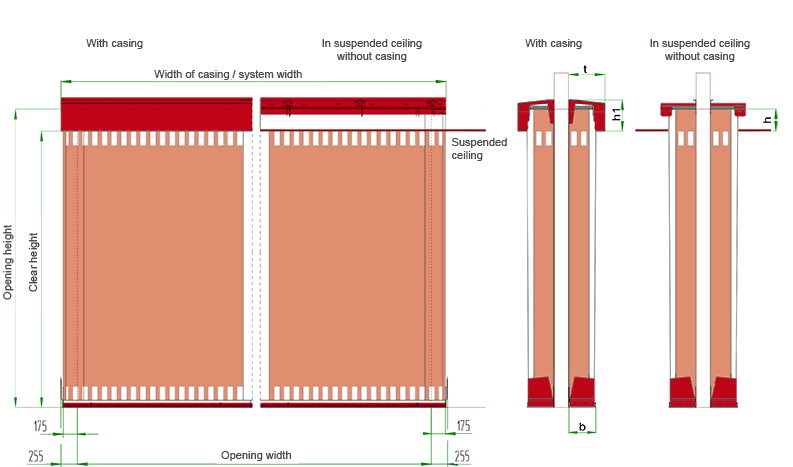

Dimenzije
Formula za proračunavanje
Izračunavanje svjetle visine = 0,834 x osnovna
građevinska visina
